液晶屏edp和lvds有什么区别
日期:2018-12-08 10:14 浏览次数:

  EDP是电脑显示屏的一种通信接口,采用EDP显示接口的电脑分辨率会比LVDS接口的显示分辨率高,一般高清屏都是采用这种通信接口,也就是能实现您说的“宽视角”的功能。

  eDP和LVDS都是工控机中用来连接触摸屏或显示器的的视频信号接口。LVDS接口利用非常低的电压摆幅(约350mV)在两条PCB走线或一对平衡电缆上通过差分进行数据的传输,即低压差分信号传输。是为克服以TTL电平方式传输宽带高码率数据时功耗大、EMI电磁干扰大等缺点而研制的一种数字视频信号传输方式。工控机采用LVDS输出接口,可以使得信号在差分PCB线或平衡电缆上以几百Mbit/s的速率传输,因采用低压和低电流驱动方式,实现了低噪声和低功耗。

  eDP接口是一种基于DisplayPort架构和协议的一种全数字化接口,可以用较简单的连接器以及较少的引脚来传递高分辨率信号,且能够实现多数据同时传输,故传输速率远高于LVDS。

  eDP接口特点:

  1、微封包结构,能够实现多数据的同时传输。

  2、无需LVDS转换电路,电路简洁。

  3、较小的EMI(电磁干扰),并具有强大的版权保护功能。

  以分辨率为1920x1200、24bit彩色的液晶屏为例,若采用LVDS接口,则数据传输线需20对;若采用eDP接口,则只需要4对线。由此可见,eDP接口的优势相当明显,特别是在高清屏中。近年来,为了提高面板及处理器间的数据传输速度,在工控机及工业平板电脑中已大量采用eDP接口,eDP接口正迅速成为主流接口。

  eDP屏线和LVDS屏线的区别

  eDP屏线是指屏接口为0.3-0.5小间距焊接式扁平线,分为单通道与双通道。eDP屏线一般为2组绞线、3组绞线、5组绞线、8组绞。常见的eDP屏线为2组信号线(绞线)、3组信号线。

  LVDS屏线分为标清线与高清线两种。LVDS屏线(高清线)屏接口为0.5间距双排,即JAE FIRE51P高清线。LVDS屏线(标准线)是指屏接口为1.0间距、1.25间距,端子为铆压式组装而成。常见有单八线、双八线。单八线大都为FIX-30P、DF141.25-30P,双八线大都为FIX-30Pin。

  探讨一下你手上的X220/X230,或其他现有的笔电,升级更高分辨率面板的可能性。毕竟升级笔电内建屏幕,跟升级一般外接屏幕完全不同,很多情况并不是扁平电缆一插,就可以简单解决的事。

  首先是物理限制,毕竟笔电的A壳(正面外壳)与B壳(屏幕边框)都是固定尺寸,A壳内部还得容纳扁平电缆、WLAN与WWAN天线、ThinkLight 小夜灯等等,内部空间利用已经到了极致,不可能安装尺寸更大,或是长宽比例不对的LCD面板。所以常被询问的LG LP129QE1-SPA1(12.9吋 15:10 2560&TImes;1700),因为尺寸更大,且长宽比例不符合原厂面板的16:9,若要强行安装,屏幕上下边框会塞不进去,所以完全不能考虑。

  第二个是BIOS限制,如果你的笔电屏幕是旧的LVDS接口,必须要有相应BIOS,才能正常驱动面板电源、输出正确分辨率等等。之前X60/X61更换 高分辨率AFFS面板,就是最好的事例,如果安装跟原厂屏幕分辨率相同的AFFS面板,只要另外找来扁平电缆转接头、加上屏幕边框小耳朵割掉,花上这两个 功夫即可。要是换装1440&TImes;1050高分辨率AFFS面板,还得多出一道刷修改版BIOS的步骤。要是没有正确支持的BIOS,不同分辨率面板有可能无 法正常工作。

  以X220/X230原厂搭配的1366&TImes;768分辨率面板为例,只需要单通道LVDS扁平电缆作连接。若要支持1440&TImes;900(含)以上高分辨率的 LCD面板,必须采用29条电线的双通道LVDS扁平电缆,其中有16条电线用于讯号传输,才有办法足够应付高分辨率的画面。(附注:18-bit=面板 6-bit色深x3、24-bit=面板8-bit色深x3。)

 edp和lvds区别在哪里





  LVDS与eDP,阻隔屏幕升级的大石头

  第三个是讯号传输接口限制,目前笔电LCD面板的讯号传输方式,主要可分为LVDS与eDP(Embedded DisplayPort)两种接口,其中eDP是较新的技术,优点比传统LVDS接口还要多,而且Intel自从Haswell平台之后,芯片组就取消LVDS接口的支持,只保留eDP。如果你的笔电本身是采LVDS接口,当做内部屏幕讯号传输方式,则无法安装eDP接口的新面板,反之亦然。

  另一块常被拿来讨论的面板,是LG LP125WF1-SPA1(12.5吋 16:9 1920×1080),因为它的尺寸与长宽比例,都跟X220/X230原厂配的一模一样,希望非常浓厚。它本身是Dell XPS 12 Ultrabook采用的面板,可是经过查询技术数据,这块面板是采用eDP接口,跟X220/X230提供的LVDS接口并不兼容,只好死了这条心。同样的,像现在14吋、16:9的规格,也渐渐有IPS且Full HD的新面板问世,但这些产品全都是eDP接口,无法兼容采用LVDS接口的T420/T430,只能说看得到却吃不到。

  高分辨率屏幕,要双信道扁平电缆

  第四个是扁平电缆限制,这边指的笔电主板,跟内建屏幕中间的传输扁平电缆。如果这条线材不对,即使前三个条件都符合了,还是不能支持更高分辨率的面板。根据技术规格,不论是LVDS或eDP接口,在传输更高分辨率的画面时,都必须采用讯号线更多的扁平电缆。这很合常理嘛,毕竟分辨率更高,数据量更大,当然要有更多条讯号线来传送。

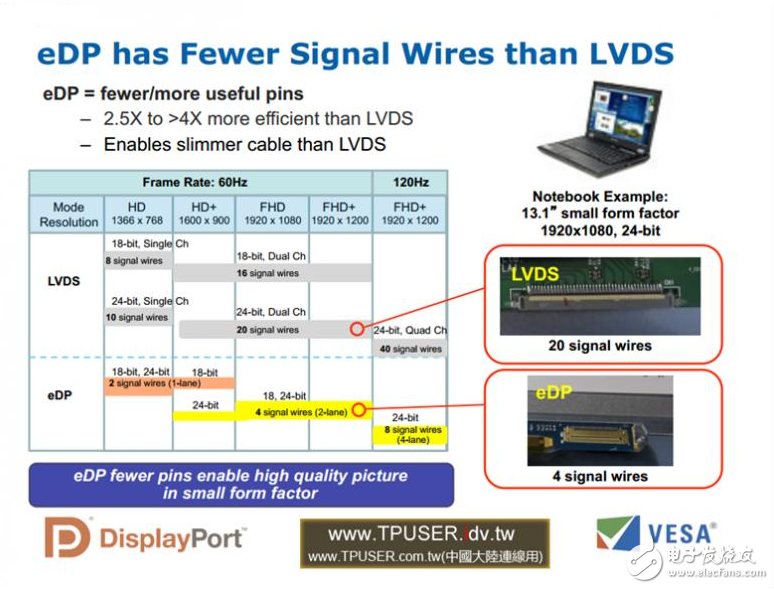

  像LVDS就分成单信道与双信道两种扁平电缆,前者负责传输影像讯号的电线只有8条,后者就有16条,单通道LVDS最高只支持到1366×768的分辨率,若要支持1440×900(含)以上高分辨率的LCD面板,就一定要双信道LVDS的扁平电缆。而eDP也 有分,分辨率1600×900以下,只用到2条影像讯号线,但如果要搭配Full HD高分辨率面板,得需要4条影像讯号线。问题是一般使用者,根本不知道笔电制造商,在机器里面是搭配单信道还是双信道的影像扁平电缆?这时候只能从同机 种,其他机型的规格来推测。如果同一台机器,官方有发售更高分辨率的机型,代表无痛升级的机会比较浓厚。不过厂商还是有在低分辨率机种,安装单信道扁平电 缆的可能性,毕竟可以省成本嘛,所以还是得做好另外换扁平电缆的心理准备。

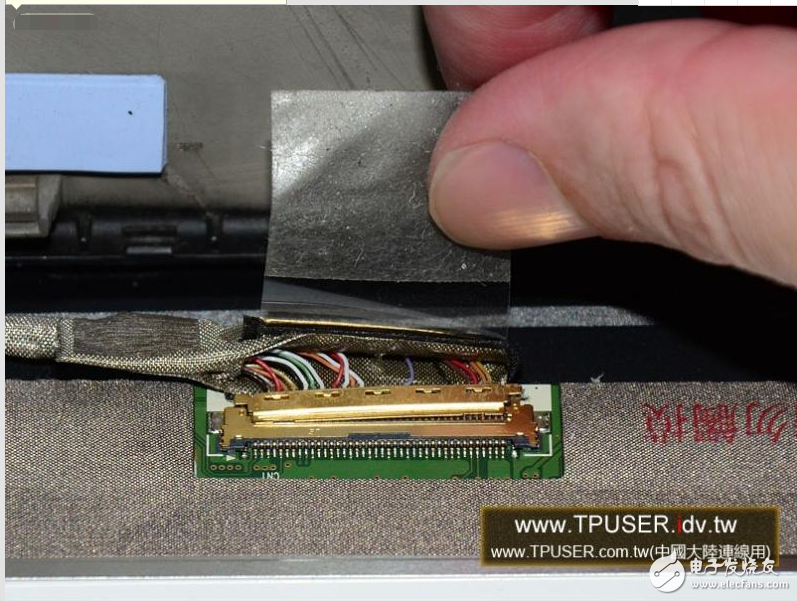

  X220与X230的LCD扁平电缆,都是内部只有19条电线的单通道LVDS,其中8条线用于讯号传输。从这里就可宣告X220与X230,没办法直接支持更高分辨率面板,就算解决扁平电缆问题,也必须再修改BIOS,才有办法正常驱动面板。

  edp和lvds区别在哪里
