全平面贴合技术是什么?什么是全贴合技术?
日期:2018-03-28 10:36 浏览次数:

    全平面贴合(full lamination)也称之为non-air-gap技术,与传统贴合方式相比,全平面贴合从萤幕反射的影像就可以很明显看得影像的差异。这是目前高阶SMT贴片加工智慧手机与平板电脑面板贴合的主流发展趋势。  触控面板的制程与零组件看似简单,但事实上触控面板制程变化多端,在技术方面,前端制程与后端制程都极具变化性与成长性。

    全平面贴合技术是将面板直接用胶水黏贴上外层玻璃(或触控面板),由于中间为真空状态,因此可免去光线的折射问题,但若是传统口字胶贴合,则很容易就可以看出像似两片玻璃一样的叠影现象。此外,全平面贴合更可让萤幕更具高辉度与高画质的真实感,甚至在户外的强光之下,仍可清晰看见SMT加工手机或平板电脑的萤幕显示内容。

    全平面贴合将会是不可档的趋势,但目前挑战在于其贴合难度比触控面板玻璃电容贴合的难度高出许多,而且尺寸越大越难贴合。液晶面板与触控面板这两种产品价格都不低,万一在贴合的过程中损坏,损失将非常庞大。

    全贴合技术是什么?智能手机的竞争变得越来越激烈,许多厂商都希望通过硬件的差异化来凸显自己,什么IPS、SLCD、视网膜、ClearBlack等新名词不断的出现,很多时候在我们还未理解新技术的时候新的技术名词又诞生了。最近又有不少手机厂商开始以“全贴合”这一技术来给自己的手机增加卖点?究竟这是什么,让我们来一起看看吧。

屏幕的结构

    从屏幕的结构上看,我们可以把屏幕大致分成3个部分,从上到下分别是保护玻璃,触摸屏、显示屏。而这三部分是需要进行贴合的,一般来说需要两次贴合,在保护玻璃与触摸屏之间进行一次贴合,而另一次的贴合则是在显示屏与触摸屏之间。按贴合的方式分可以分为全贴合和框贴两种。

全贴合技术是什么
全贴合技术是什么


框贴

    所谓框贴又称为口字胶贴合,即简单的以双面胶将触摸屏与显示屏的四边固定,这也是目前大部分显示屏所采用的贴合方式,其优点在于工艺简单且成本低廉,但因为显示屏与触摸屏间存在着空气层,在光线折射后导致显示效果大打折扣成为框贴最大的缺憾。

全贴合

    全贴合即是以水胶或光学胶将面板与触摸屏以无缝隙的方式完全黏贴在一起。相较于框贴来说,可以提供更好的显示效果。

全贴合优点

    全贴合技术取消了屏幕间的空气,这有助于减少显示面板和玻璃之间的反光,可以让屏幕看起来更加通透,增强屏幕的显示效果。目前一些手机像iPhone 4S、米2、Nexus 7、Ascend D1 四核 也都采用了全贴合技术。另外苹果最新推出的iMac也采用了全贴合的技术。

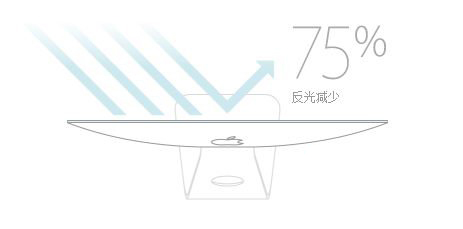

采用全贴合技术的iMac反光可以减少75%
采用全贴合技术的iMac反光可以减少75%


    全贴合技术的另外一个好处是屏幕再也不会进灰了。触控模块也因为与面板紧密结合让强度有所提升,除此之外,全贴合更能有效降低显示面板噪声对触控讯号所造成的干扰。

    虽然说全贴合的优势巨大,但良品率相对较低,因为良率不佳而造成的表面玻璃和甚至面板于贴合过程中的消耗、报废,必然会造成成本的上升,因此脱泡与贴合良率的控制就会成为比材料成本更重要的因素。

    由于全贴合技术让屏幕显示效果提升显著,因此它接下来必将是兵家必争之地,而众多厂商的投入也有助于降低成本和加快良品率的改善,相信不久后全贴合技术会在我们的大部分手机中得到普及。
