开放式电容触摸显示器

全平面 无缝安装

特点

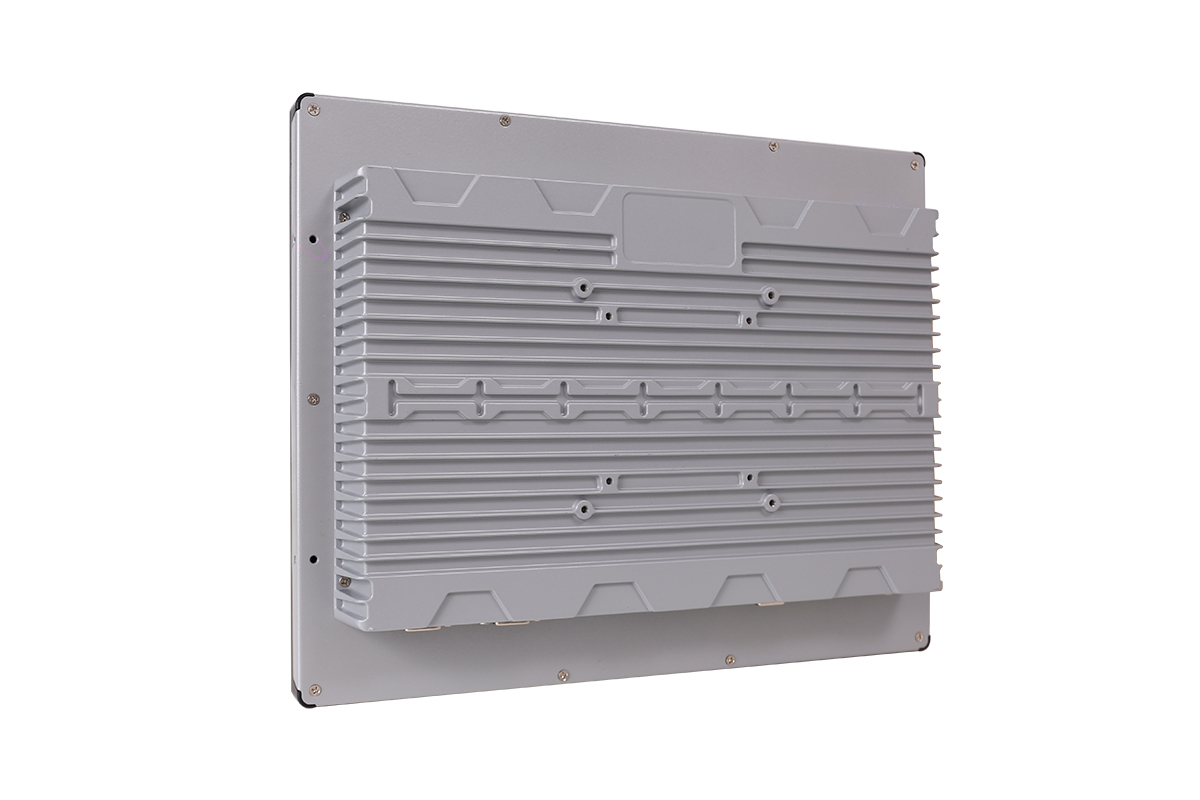

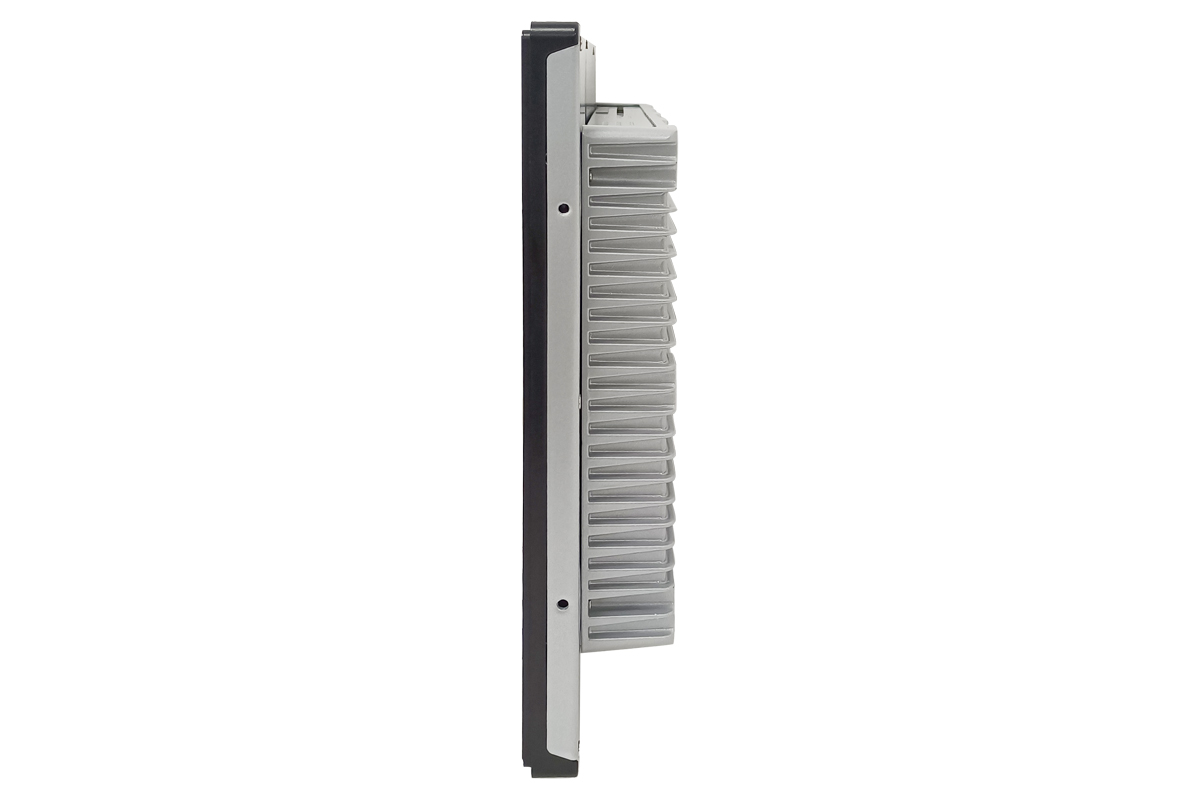

轻薄/美观/散热性强

稳定可靠的触摸体验

提升便捷性和可维护性

性能稳定,支持全天运行

钢化玻璃前面板,无缝安装

可定制全贴合触摸屏


开放式触摸显示器是为各种机柜嵌入式安装而设计的一类触摸显示器产品,例如银行ATM、地铁自助售票机、自助值机终端、自助售货机等等。具有结构紧凑、安装便捷、性价比高等优点。

透晶电子开放式触摸显示器产品,采用塑胶中框结构设计类型,目前有7"/10.1"/10.4"/12.1"/13.3"/14"/15"/15.6"/17"/18.5"/19"/21.5”/23.8"/27"/32"/43"等基本型号;钣金前框结构和无边框结构类型支持7”至43”各类应用,具有可定制性强、定制成本低、定制快等特点。

所有产品均采用多点投射电容触摸技术,具有触摸响应快、精度高、抗干扰强的特点。另外我们还提供声波、红外、电阻触摸技术供客户定制选择。

稳定可靠的触摸体验
开放式(Open-frame)触摸显示产品系列都标配当前最先进的投射电容(PCAP)触摸技术,可支持10点触摸,具有响应速度快、触摸精度高、不需要触摸压力等优点,相对于其他触控技术触摸操作体验更加出色。对于特殊应用或特别恶劣的使用环境,我们可提供符合工业级要求的搭载经定制强化处理的投射电容屏的触摸显示器产品。另外客户也可以选配其他触摸技术,如表面声波(SAW)、红外(IR)、电阻(RT)等。
经典系列开放式触摸显示器
采用塑胶中框设计构造,通过注塑工艺一次成型,精度高,一致性好,与投射电容屏实现无缝组装,实现防尘防水性能;中框边缘的下沉式设计实现了与各种机柜纯平组装,安装更加便捷,具有更好视觉效果的外观;塑胶中框与电容触摸屏组成的前框组件与铁盘之间采用了螺丝固定,摒弃了传统的采用双面胶把触摸屏和液晶屏粘接固定的方式,不仅简化了生产流程,同时也极大的提升了部件更换的便捷性以及整机可维修性。

规格参数

稳定性 防静电 接触4KV-空气8KV(可定时≥16KV)
防震动 GB242标准
抗干扰 EMC/EMI抗电磁干扰
防尘防水 前面板IP65防尘防水

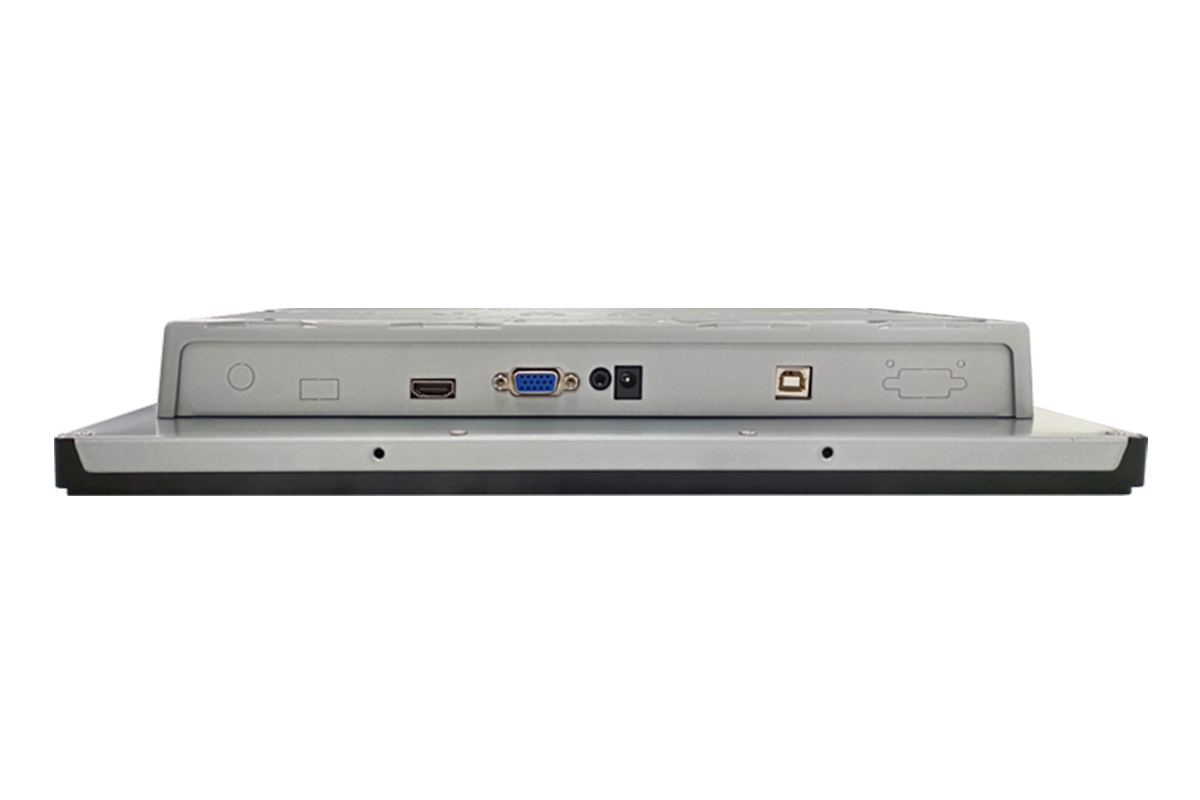

接口参数 DC端口 1*DC 2.0-输入12V-3.3A
HDMI 支持HDMI数据输出,最大支持1080P
VGA 支持VGA(最佳分辩率对应的尺寸所对应的分辨率)
DVI 支持DVI数信号(最佳分辩率对应的尺寸所对应的分辨率)
触摸接口 USB接口标准(可选配COM口触摸)
耳机座 3.5mm标准接口
音频接口 Audio I/O
支持扩展 多种行业接口支持定制

显示参数 色彩 16.7M
点距 0.264mm
屏幕面板 工控A规屏 TFT面板
对比度 1000:1
显示亮度 400cd/m2(可定制400cd/m2以上高亮度)
可视角度 160°/160,可定制全视角178°
背光类型 LED背光屏 寿命≥50000h
灰阶响应时间 5ms
触摸可选 电阻/电容触摸屏
安装方式 嵌入式、桌面式、壁挂式、悬臂式

产品可靠性 工作温度 -10 °C ~ 60 °C(可定制-30℃~80℃)
储存温度 -40 °C ~ 85 °C
相对湿度 Humidity: 95% Non-Condensing
平均无故障寿命时间(MTBF) 7*24H

电源适配器 功耗 ≤35W
电源输入 AC 100-240V 50/60Hz 通过CCC认证、CE认证
电源输出 DC12V / 4A

包装规格 保修政策 整机三年保修
产品颜色 经典黑色
包装清单 工业显示器、VGA线、电源适配器、电源线、保修卡、说明书

产品选型表
型号 尺寸 显示区域(mm) 开口尺寸(mm) 厚度(mm) 分辨率 规格书
TJ101D 10.1(寸) 216.96*135.6 258.19*170.19 39.2 1280*800 下载
TJ104D 10.4(寸) 211.2*158.4 245.19*192.29 39.2 800 *600 下载
TJ121D 12.1(寸) 246*184.5 275.69*214.29 39.2 800 *600 下载
TJ133D 13.3(寸) 293.76*165.24 339.4*211.2 39.2 1920*1080 下载
TJ140D 14(寸) 309.31*173.99 356.4*221.4 39.2 1920*1080 下载
TJ150D 15(寸) 305.1*229.1 343.4*267.4 39.2 1024*768 下载
TJ156D 15.6(寸) 344*194 385.59*235.59 39.2 1920*1080 下载
TJ170D 17(寸) 337.92*270.336 379.4*311.3 40.7 1280*1024 下载
TJ185D 18.5(寸) 409.8*230.4 449.6*274.5 39.2 1366*768 下载
TJ190D 19(寸正) 377.32*302.06 423.9*348.9 39.2 1280*1024 下载
TJ190D 19(寸宽) 408.24*255.15 453.79*303.89 47.5 1440*900 下载
TJ215D 21.5(寸) 476.64*268.11 527.4*314.4 41.2 1920*1080 下载
TJ238D 23.8(寸) 527.04*296.46 575.6*349.8 41.2 1920*1080 下载
TJ270D 27(寸) 597.88*336.31 656*395 41.2 1920*1080 下载
TJ320D 32(寸) 708.48*398.52 765.3*460.2 57.2 1920*1080 下载
TJ430D 43(寸) 942.2*530.4 996.7*589.7 64 1920*1080 下载
